Pantulong na Kagamitan para sa Linya ng Produksyon ng Panel: Ano ang Kailangan Mo

Anong Pantulong na Kagamitan ang Kasama sa isang Panel Production Line

Ang linya ng produksyon ng panel para sa mga metal composite panel, aluminum composite panel (ACP), at aluminum honeycomb composite panel ay karaniwang isinaayos sa tatlong functional na grupo: kagamitan sa paghahanda ng materyal, kagamitan sa pagbubuo at pagbubuklod, at kagamitan sa pagtatapos o paghawak. Ang mga pantulong na kagamitan para sa mga configuration ng linya ng produksyon ng panel ay makikita sa lahat ng tatlong grupo sa halip na sa iisang posisyon, kaya minsan minamaliit ng mga mamimili kung gaano karaming mga sumusuportang makina ang talagang kailangan ng isang kumpletong linya. Ang tatlong roller leveling machine, halimbawa, ay nagtutuwid ng coil curvature bago ang materyal ay pumasok sa laminating o coating stage, habang ang isang calender machine ay nag-compress at nagpapakinis ng composite sheet pagkatapos ng bonding. Ang isang dry mixer ay naghahanda ng pangunahing materyal tulad ng mineral powder o polyethylene compound bago ito ma-extruded o laminated, at ang isang T-die ay humuhubog sa molten core material sa isang tuluy-tuloy na flat sheet sa panahon ng extrusion-based na core production. Ang isang coater ay naglalagay ng mga protective o decorative coating tulad ng PVDF o polyester film sa aluminyo na balat, isang ACP delamination machine ang naghihiwalay ng mga bonded layer para sa kalidad ng pagsubok o mga proseso ng pag-recycle, ang isang lifting platform ay sumusuporta sa ligtas na vertical na paghawak ng materyal sa pagitan ng mga yugto, at isang auto filter exchanger na pinapanatiling malinis ang molten polymer stream sa patuloy na pag-extrusion nang hindi humihinto sa linya. Ang pag-unawa sa kung paano nauugnay ang mga makinang ito sa isa't isa ay ang unang hakbang patungo sa pagtukoy ng isang gumagana, mahusay na balanseng linya ng produksyon ng panel.

Kapansin-pansin na hindi lahat ng linya ng produksyon ng panel ay gumagamit ng lahat ng walong kategorya na nakalista sa itaas. Halimbawa, ang isang linya na nakatuon sa mga laminated composite panel na gumagamit ng pre-coated na aluminum coil, ay maaaring hindi nangangailangan ng sarili nitong coater, habang ang isang linya na binuo sa paligid ng extrusion-based core production ay magbibigay ng higit na diin sa T-die at auto filter exchanger kaysa sa ACP delamination machine, na mas karaniwang ginagamit para sa kalidad ng pagsubok at reprocessing kaysa sa regular na pagbuo. Ang nananatiling pare-pareho sa karamihan ng mga configuration ay ang pinagbabatayan na lohika na ang mga kagamitan sa paghahanda ng materyal ay dapat magpakain ng mga kagamitan sa pagbubuo sa isang tugmang rate, at ang mga kagamitan sa pagbubuo ay dapat naman sa pagtatapos ng feed at paghawak ng mga kagamitan nang hindi gumagawa ng mga backup sa magkabilang dulo ng linya. Ang mga tagagawa at mamamakyaw na nagpaplano ng bagong linya ng produksyon ng panel, o sinusuri ang mga kagamitan para sa pag-upgrade ng linya ng produksyon ng panel, ay karaniwang nagsisimula sa pamamagitan ng pagmamapa ng kanilang nilalayon na paghahalo ng produkto laban sa listahan ng kagamitang ito, dahil ang uri ng target na panel sa huli ay tumutukoy kung aling mga auxiliary na makina ang mahalaga at kung alin ang maaaring idagdag sa ibang pagkakataon habang lumalaki ang dami ng produksyon.

Mga Pattern ng Pandaigdigang Demand sa Likod ng Pamumuhunan sa Linya ng Produksyon ng Panel

Bago tumingin sa mga indibidwal na auxiliary machine, nakakatulong itong maunawaan kung saan ang pandaigdigang pangangailangan para sa mga aluminum composite panel ay puro, dahil ang demand na iyon sa huli ay humuhubog kung gaano karaming mga kagamitang pansuporta ang kailangang i-install ng operator ng linya ng produksyon ng panel. Ang pangrehiyong pangangailangan ay hindi pantay na ipinamamahagi, at ang aktibidad ng konstruksiyon sa mabilis na lumalagong mga rehiyon ay naglalagay ng iba't ibang presyon sa kapasidad ng produksyon kaysa sa mga mature, kapalit na mga merkado. Ang isang linya ng produksyon na nakalaan para sa mataas na dami ng mga merkado sa pag-export ay karaniwang tinutukoy na may higit na redundancy sa mga auxiliary na kagamitan, tulad ng pangalawang lifting platform o isang karagdagang auto filter exchanger, kaysa sa isang linya na pangunahing ginawa para sa mas maliliit na domestic order. Ang tsart sa ibaba ay naghahati-hati kung saan ang kita ng aluminum composite panel ay kasalukuyang nakakonsentra sa isang panrehiyong batayan, gamit ang nai-publish na pananaliksik sa merkado bilang isang reference point sa halip na isang panloob na nabuong pagtatantya.

Ayon sa Grand View Research, Asia Pacific accounted para sa 40.8% ng pandaigdigang kita ng aluminum composite panel noong 2024 , ang pinakamalaking solong rehiyonal na bahagi, na sinusundan ng North America sa 26.8% , kasama ang natitira halos 32.4% kumalat sa buong Europa at iba pang mga rehiyon na pinagsama. Ang distribusyon na ito ay mahalaga para sa sinumang tumutukoy sa auxiliary equipment para sa panel production line projects, dahil ang isang pasilidad na nagsusuplay sa Asia Pacific market ay karaniwang inaasahang tatakbo sa mas mataas na tuluy-tuloy na throughput at samakatuwid ay nakikinabang mula sa auxiliary equipment na na-configure para sa minimal na downtime, tulad ng isang auto filter exchanger na nagpapahintulot sa mga pagbabago ng filter nang hindi humihinto sa extrusion. Ipinapakita ng parehong data ng GVR ang construction segment na humahawak ng humigit-kumulang 54% ng kabuuang kita ng ACP application noong 2024, na nangangahulugang malaking bahagi ng demand sa likod ng regional split na ito ay nakatali sa façade, cladding, ceiling, at wall panel projects kaysa sa mas maliliit na signage o application sa transportasyon. Ang mga pasilidad na nagsisilbi sa construction-grade demand sa pangkalahatan ay nangangailangan ng pare-parehong pag-level at pagganap ng calendering, dahil ang mga façade panel ay biswal na iniinspeksyon sa malapitan at anumang pagkakaiba-iba ng waviness o kapal ay mas kapansin-pansin kaysa sa isang panel na ginagamit para sa pansamantalang signage. Ang isang tatlong roller leveling machine na nakaposisyon sa unahan ng yugto ng pagbubuklod ay direktang tumutugon sa pangangailangang ito sa pamamagitan ng pagbabawas ng memorya ng coil at pagkawaksi ng ibabaw bago maabot ng aluminyo na balat ang laminator. Ang mga coaters at calender na nakaposisyon sa ibang pagkakataon sa linya ay magpapatibay sa pagkakapare-parehong ito sa pamamagitan ng paglalapat ng pare-parehong surface finish at pagkontrol sa kapal ng huling sheet sa loob ng isang makitid na tolerance band. Para sa mga manufacturer na nagsusuri kung saan unang mamumuhunan, ang data ng rehiyon at application na ito ay nagmumungkahi na ang pag-level, coating, at calendering na kagamitan ay karapat-dapat ng maagang atensyon, dahil ang mga ito ay direktang nakakaapekto sa kalidad ng pagtatapos na sinusuri ng mga mamimili sa grade-konstruksyon. Ipinapaliwanag din nito kung bakit itinuturing ng maraming mga tagagawa ang mga pantulong na kagamitan para sa pagpaplano ng linya ng produksyon ng panel bilang isang pangunahing bahagi ng disenyo ng linya, hindi bilang isang pangalawang pagbili na napagpasyahan pagkatapos na mapili ang pangunahing press o laminator. Ang mga tagagawa at mamamakyaw na nagsusuplay ng mga merkado sa pag-export sa partikular ay may posibilidad na bigyang-priyoridad ang mga pantulong na kagamitan na binabawasan ang hindi planadong downtime, dahil ang mga pagkaantala sa pagpapadala na dulot ng mga paghinto ng linya ay mas mahal sa mahabang internasyonal na mga ruta kaysa sa mas maiikling mga domestic.

Trajectory ng Paglago ng Market na Nagtutulak ng Bagong Kapasidad ng Linya ng Produksyon

Bahagi lamang ng larawan ang pagbabahagi ng rehiyon; ang bilis kung saan ang pangkalahatang aluminyo composite panel market ay inaasahang lumago ay mahalaga din kapag ang isang tagagawa ay nagpasya kung magkano ang auxiliary equipment kapasidad upang bumuo sa isang bagong panel produksyon linya. Ang isang merkado na patuloy na lumalawak sa loob ng ilang taon ay karaniwang nagbibigay-katwiran sa pamumuhunan sa mas mataas na kapasidad na pantulong na kagamitan para sa mga pagpapatakbo ng linya ng produksyon ng panel nang maaga, sa halip na magdagdag ng kapasidad sa mas maliliit na pagtaas mamaya, dahil ang pag-retrofit ng isang tumatakbong linya ay kadalasang mas nakakagambala kaysa sa pagtukoy ng sapat na kapasidad mula sa simula. Sinusubaybayan ng tsart sa ibaba ang inaasahang paglago ng pandaigdigang aluminyo composite panel market mula 2024 hanggang 2030, batay sa isang tambalang taunang rate ng paglago na inilathala ng Grand View Research. Ito ay ipinakita bilang isang tinantyang trajectory sa halip na isang garantisadong kinalabasan, dahil ang aktwal na taon-taon na mga resulta ay nakasalalay sa mga ikot ng konstruksiyon, regulasyong pangrehiyon, at pagkakaroon ng hilaw na materyal.

Tinantya ng Grand View Research ang pandaigdigang merkado ng aluminyo composite panel sa humigit-kumulang USD 6.47 bilyon noong 2024 at inaasahang aabot ito USD 9.65 bilyon pagdating ng 2030 , na sumasalamin sa isang tambalang taunang rate ng paglago na humigit-kumulang 7.0% sa buong panahon ng 2025 hanggang 2030. Ang antas ng patuloy na paglago na iyon ay makabuluhan para sa sinumang manufacturer na tumitimbang kung magdadagdag ng pangalawang linya ng produksyon o magpapalawak ng karagdagang kapasidad ng kagamitan sa isang umiiral nang linya ng produksyon ng panel, dahil nagpapahiwatig ito ng tuluy-tuloy na paglaki ng order sa halip na isang panandaliang pagtaas na hindi magbibigay-katwiran sa permanenteng pamumuhunan sa kapital. Ang isang merkado na lumalaki sa humigit-kumulang pitong porsyento taun-taon ay may posibilidad na magbigay ng gantimpala sa mga tagagawa na maaaring mapanatili ang pare-parehong kalidad ng output sa sukat, na nagbibigay ng panibagong diin sa mga auxiliary machine na nagpapababa ng pagkakaiba-iba sa pagitan ng mga batch, kabilang ang mga dry mixer na nagpapanatili ng pare-parehong core compound blending at mga calender na may kapal na tolerance sa mahabang panahon ng produksyon. Napansin din ng parehong pananaliksik na ang PVDF coating segment ay ang pinakamalaking segment ng produkto noong 2024, na tumuturo sa patuloy na pangangailangan para sa coating equipment na may kakayahang mag-apply ng matibay, weather-resistant finishes kaysa sa mga alternatibong mas mura. Para sa isang manufacturer o kumpanyang pangkalakal na nagsusuri ng bagong linya ng produksyon ng panel, sinusuportahan ng growth trajectory na ito ang pagtukoy ng auxiliary equipment na may ilang built-in na headroom na mas mataas sa kasalukuyang dami ng order, dahil ang kagamitan na sapat lamang para sa throughput ngayon ay maaaring maging bottleneck sa loob ng dalawa o tatlong taon kung ang pinagbabatayan na merkado ay lalago gaya ng inaasahan. Kapansin-pansin na ang projection na ito ay nagpapakita ng isang trend sa buong industriya sa halip na isang garantiya para sa anumang indibidwal na tagagawa, at ang mga aktwal na resulta ay mag-iiba ayon sa rehiyon, halo ng produkto, at base ng customer. Kahit na may caveat na iyon, ang pagkakapare-pareho ng pagtatantya ng paglago sa maraming taon ay nagbibigay sa mga tagaplano ng produksyon ng isang makatwirang batayan para sa mga phased auxiliary na pag-upgrade ng kagamitan sa halip na reaktibo, isang beses na pagbili na ginawa lamang pagkatapos lumitaw ang isang bottleneck.

Paghahambing ng Mga Tungkulin sa Pagpapatakbo ng Mga Pangunahing Pangkat ng Makinang Pantulong

Hindi lahat ng bahagi ng pantulong na kagamitan para sa mga pagpapatakbo ng linya ng produksyon ng panel ay gumaganap ng parehong papel, at ang pagpapangkat ng mga makina ayon sa kanilang mga katangian sa pagpapatakbo ay nakakatulong na linawin kung bakit nangangailangan ang isang linya ng ilang iba't ibang uri kaysa sa isang pangkalahatang solusyon. Ang forming-stage equipment, tulad ng three roller leveling machine at ang calender machine, ay karaniwang hinuhusgahan sa output consistency at throughput capacity, dahil ang trabaho nito ay pisikal na hugis at iwasto ang materyal sa bilis ng linya. Ang mga kagamitan sa paghawak ng materyal, tulad ng platform ng pag-aangat, ay higit na hinuhusgahan sa kadalian ng pagsasama at pagiging simple ng pagpapanatili, dahil ang pangunahing tungkulin nito ay sumusuporta sa ligtas na paggalaw kaysa sa aktibong pagproseso ng materyal. Ang mga kagamitan sa patong at paghahalo ay nasa pagitan ng dalawang pangkat na ito, na nag-aambag sa parehong pagtatapos ng produkto at pagkakapare-pareho ng upstream na materyal. Ang radar chart sa ibaba ay naghahambing ng tatlong malawak na pangkat ng kagamitan sa limang mga katangian ng pagpapatakbo sa isang kamag-anak na isa-hanggang-limang sukat, na nilayon lamang bilang isang mapaglarawang paghahambing upang suportahan ang mga talakayan sa pagpaplano sa halip na bilang isang pormal na pag-aaral sa benchmarking.

Ang paghahambing ng radar ay naglalarawan ng pattern na karaniwang kinikilala ng mga production engineer sa pagsasanay: forming-stage equipment gaya ng three roller leveling machine o calender machine ay may posibilidad na makakuha ng pinakamataas na marka sa throughput capacity at finish sensitivity, dahil ang mga machine na ito ay direktang hinuhubog o itatama ang materyal na makikita ng mga customer sa ibang pagkakataon. Ang mga kagamitan sa patong at paghahalo, kabilang ang mga coater at dry mixer, ay karaniwang nakakakuha ng mahusay sa pagkakapare-pareho ng output, dahil ang kanilang pangunahing kontribusyon ay nauulit, pare-parehong paghahanda ng materyal kaysa sa hilaw na bilis. Ang paghawak ng mga kagamitan tulad ng lifting platform ay may posibilidad na makakuha ng pinakamataas na marka sa kadalian ng pagsasama at pagiging simple ng pagpapanatili, na nagpapakita ng katotohanan na ang mekanikal na disenyo nito ay karaniwang mas simple kaysa sa pagbuo o coating na makinarya, kahit na ang papel nito sa pagpigil sa pinsala sa lugar ng trabaho at pagkasira ng materyal ay kasinghalaga sa operasyon. Nag-iiba-iba ang antas ng automation sa lahat ng tatlong grupo depende sa kung paano na-configure ang isang partikular na linya, na may mas bagong panel line ng auxiliary machinery installation na lalong kasama ang programmable logic control para sa roller gap adjustment, kapal ng coating, at timing ng ikot ng paghahalo. Wala sa mga katangiang ito ang dapat basahin bilang isang pagraranggo ng kahalagahan, dahil ang isang linya ng produksyon ay hindi maaaring gumana nang tama kung ang alinman sa isang grupo ay nawawala o maliit ang laki na nauugnay sa iba; isang mabilis na pagbuo ng yugto ng pagpapakain sa isang maliit na sukat na sistema ng paghawak, halimbawa, inilipat lamang ang bottleneck sa ibaba ng agos sa halip na lutasin ito. Ito ay isang dahilan kung bakit tinukoy ng mga nakaranas na tagaplano ng produksyon ang mga pantulong na kagamitan bilang isang coordinated system sa halip na bumili ng mga makina nang paisa-isa batay sa presyo o lead time lamang. Ang isang calender machine na may mahusay na pagkakapare-pareho ng output ay nagbibigay ng kaunting pakinabang kung ang upstream dry mixer ay hindi makapagpapanatili ng pare-parehong core compound density, dahil ang hindi pare-parehong core material ay lalabas bilang variation sa susunod na linya kahit gaano kahusay ang pagganap ng kalendaryo. Katulad nito, ang isang mahusay na T-die extrusion setup ay maaaring masira ng isang lifting platform na masyadong mabagal o masyadong maliit upang makasabay sa tuluy-tuloy na sheet output, na lumilikha ng hindi kinakailangang work-in-progress na imbentaryo sa shop floor. Ang pagrerepaso sa mga pangkat ng kagamitan na magkatabi sa paraang ito, sa halip na makina sa pamamagitan ng makina, ay malamang na lumalabas ang mga magkakaugnay na ito nang mas maaga sa proseso ng pagpaplano, kapag ang mga pagsasaayos ay mas mura kaysa pagkatapos ng pag-install.

Bakit Nagdaragdag ang Mga Linya ng Panel na Panlaban sa Sunog ng Higit pang Pantulong na Kagamitan

Ang pagganap ng sunog ay naging isa sa pinakamalakas na mga driver ng bagong pamumuhunan sa linya ng produksyon ng panel sa nakalipas na ilang taon, at ang paglilipat na ito ay may direktang kahihinatnan para sa uri ng pantulong na kagamitan para sa mga operasyon ng linya ng produksyon ng panel na kailangan ng isang tagagawa. Ang A2-grade at B1-grade fire-resistant composite panel ay gumagamit ng mineral-filled o non-combustible core material na iba ang kilos sa panahon ng paghahalo, pag-extrusion, at lamination kumpara sa mga karaniwang polyethylene core panel, na nangangahulugang ang mga dry mixer, T-dies, at calender sa mga linyang lumalaban sa sunog ay kadalasang tinutukoy na may iba't ibang tolerance kaysa sa mga nasa karaniwang linya. Ipinapakita ng gauge chart sa ibaba ang iniulat na rate ng paglago para sa A2 fire-rated composite panel segment, batay sa na-publish na pananaliksik sa industriya, upang ilarawan kung gaano kabilis lumalawak ang demand para sa kategoryang ito ng panel kumpara sa mas malawak na market ng composite panel na tinalakay kanina sa artikulong ito.

Inilalagay ng na-publish na pananaliksik sa industriya ang pandaigdigang A2 fire-rated composite panel market sa humigit-kumulang USD 2.6 bilyon noong 2024 , na may inaasahang paglaki sa paligid USD 5.1 bilyon pagdating ng 2033 , na kumakatawan sa isang tambalang taunang rate ng paglago na humigit-kumulang 8.1% , na mas mabilis kaysa sa mas malawak na aluminum composite panel market growth rate na tinalakay kanina sa artikulong ito. Ang agwat na iyon ay mahalaga sa operasyon, dahil nagmumungkahi ito na ang demand ng panel na lumalaban sa sunog ay lumalaki nang hindi katimbang, na higit sa lahat ay hinihimok ng mas mahigpit na mga code ng gusali at mga kinakailangan sa kaligtasan ng mataas na gusali kaysa sa pangkalahatang dami ng konstruksiyon lamang. Para sa isang manufacturer na gumagawa na ng mga standard-core na panel, ang trend na ito ay madalas na isinasalin sa isang desisyon tungkol sa kung magdaragdag o mag-upgrade ng mga sumusuporta sa production line equipment partikular para sa mga produktong lumalaban sa sunog, sa halip na ipagpalagay na ang mga kasalukuyang kagamitan ay maaaring ibahagi nang walang pagbabago. Ang mga core compound na puno ng mineral na ginagamit sa mga panel ng A2 at B1 ay kadalasang mas siksik at mas abrasive kaysa sa karaniwang mga polyethylene compound, na naglalagay ng karagdagang pangangailangan sa pare-pareho ng blending ng dry mixer at maaaring mapabilis ang pagkasira sa mga bahagi ng T-die kung hindi idinisenyo ang kagamitan sa mga materyal na ito. Ang mga calender machine na nagpoproseso ng mga panel na lumalaban sa sunog ay kadalasang nangangailangan din ng mas pinong kontrol sa kapal, dahil ang mga mineral core panel ay madalas na tinutukoy para sa mga high-rise na façade application kung saan ang visual consistency sa malalaking bahagi ng pader ay masusing sinusuri sa panahon ng handover ng proyekto. Ang mga aplikasyon sa gusali at konstruksiyon ay patuloy na kumakatawan sa nangingibabaw na paggamit para sa A2 fire-rated na mga panel, na isinasaalang-alang ang malaking mayorya ng kita ng segment ayon sa available na data ng industriya, na nagpapatibay sa koneksyon sa pagitan ng trend ng paglago na ito at ng pattern ng pangangailangan sa rehiyon na hinihimok ng konstruksiyon na inilarawan sa unahan sa chart ng kita ng rehiyon. Ang mga auto filter exchanger ay nagkakaroon din ng karagdagang kahalagahan sa mga linyang lumalaban sa sunog, dahil ang mga mineral-filled compound ay mas malamang na makabuo ng particulate contamination sa patuloy na pag-extrusion kaysa sa karaniwang core material, at ang isang exchanger na nagbibigay-daan sa mga pagbabago ng filter nang hindi humihinto sa linya ay nakakatulong na mapanatili ang kalidad ng output nang hindi sinasakripisyo ang throughput. Dapat timbangin ng mga tagagawa na nagsusuri kung lalawak sa produksyon ng panel na lumalaban sa sunog ang mas mabilis na rate ng paglago na ito kumpara sa mga karagdagang pagsasaalang-alang sa kagamitan na ipinakilala nito, dahil mukhang istruktura ang pagpapalawak ng segment, na nauugnay sa mga pamantayan sa regulasyon at kaligtasan, sa halip na isang panandaliang trend na malamang na bumalik.

Sa loob ng Three Roller Leveling Machine: Istraktura at Function

Dahil ang three roller leveling machine ay isa sa mga pinakakaraniwang tinukoy na piraso ng auxiliary equipment para sa mga panel production line setup, kapaki-pakinabang na tingnan ang istraktura nito nang mas detalyado. Ang schematic diagram sa ibaba ay nagpapakita ng pinasimple na axonometric view ng isang tipikal na tatlong roller leveling machine, na may mga pangunahing bahagi na may label para sa sanggunian. Gumagana ang ganitong uri ng makina sa pamamagitan ng pagpasa ng aluminum coil sa pamamagitan ng isang set ng mga roller na tumpak na nakaposisyon na naglalapat ng kontroladong puwersa ng pagbaluktot sa mga papalit-palit na direksyon, na nakakapag-alis ng panloob na stress at nakaka-flatten ng memorya ng coil bago umabot ang materyal sa downstream bonding o coating equipment.

Tulad ng ipinapakita ng diagram, ang aluminum coil ay pumapasok sa makina kasama ang direksyon ng feed at pumasa sa pagitan ng upper at lower set ng leveling rollers na nakaayos sa isang staggered configuration, na siyang mekanikal na prinsipyo na nagpapakilala sa isang leveling machine mula sa isang simpleng flattening roller. Kinokontrol ng adjustment screw ang vertical gap sa pagitan ng roller sets, na nagbibigay-daan sa operator na i-fine-tune ang bending force ayon sa materyal na kapal at temper, dahil ang mas makapal o harder-temper na aluminum ay nangangailangan ng ibang roller gap kaysa sa manipis at malambot na temper coil. Ang base frame ay nakaangkla sa buong roller assembly at sumisipsip ng mekanikal na load na nabuo habang ang coil ay dumadaan sa ilalim ng pag-igting, kaya naman mahalaga ang frame rigidity sa pag-leveling ng kalidad gaya ng roller precision mismo. Ang isang drive motor, na nakaposisyon sa base ng makina sa eskematiko na ito, ay nagpapagana sa pag-ikot ng roller at karaniwang itinutugma sa bilis ng linya sa ibang lugar sa linya ng produksyon upang ang pag-level ay hindi maging isang pacing bottleneck. Kapag ang materyal ay dumaan sa huling roller set, ito ay lalabas sa discharge end sa isang flattened state, handang magpatuloy sa susunod na yugto ng production line, ito man ay isang bonding press, coater, o intermediate storage. Ang pangkalahatang-ideya ng istruktura na ito ay nilayon bilang pangkalahatang sanggunian para maunawaan kung paano umaangkop ang mga kagamitan sa pag-level sa isang mas malawak na linya ng produksyon ng panel sa halip na bilang isang detalyadong detalye ng engineering para sa anumang solong modelo, dahil ang eksaktong bilang ng roller, diameter, at mga configuration ng drive ay nag-iiba-iba sa pagitan ng mga manufacturer at application.

Saklaw ng Mga Kagamitang Pantulong mula sa Hongyang Machinery

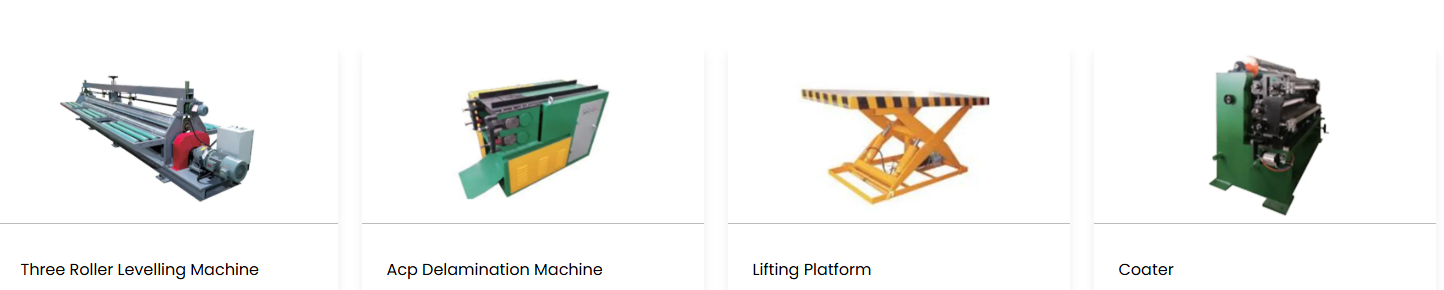

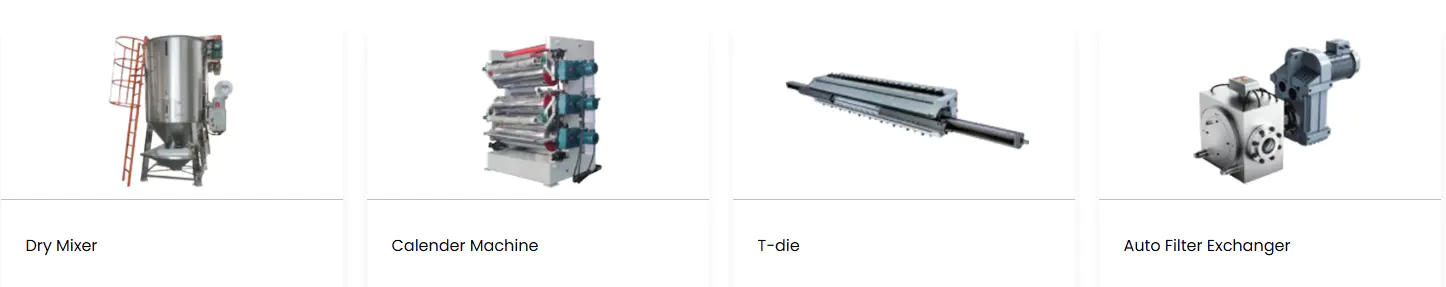

Ang mga kagamitan na ipinapakita sa ibaba ay nagpapakita ng uri ng mga pantulong na kagamitan para sa mga hanay ng linya ng produksyon ng panel na karaniwang sinusuri ng isang tagagawa ng metal composite panel kapag nagpaplano o nag-a-upgrade ng isang linya ng produksyon, sumasaklaw sa paghahanda ng materyal, pagbuo, patong, at paghawak ng mga function. Ang pagkakaroon ng mga kategoryang ito na available mula sa isang pinagmumulan ng kagamitan ay maaaring gawing simple ang koordinasyon sa pagitan ng mga makina, dahil ang pagbubuo, pag-coat, at paghawak ng mga kagamitan na idinisenyo upang gumana nang sama-sama ay malamang na magsama-sama nang mas maayos kaysa sa mga kagamitang mula sa maraming hindi nauugnay na mga supplier na may iba't ibang mga interface ng kontrol at mga mekanikal na tolerance.

Mga kategorya ng kinatawan ng auxiliary na kagamitan para sa mga linya ng produksyon ng metal composite panel.

Sa pagtingin sa hanay ng kagamitan na ito, lumilitaw ang isang malinaw na lohika ng daloy ng trabaho: ang dry mixer at calender machine ay humahawak sa paghahanda ng materyal at pagkakapare-pareho ng pagtatapos, ang tatlong roller leveling machine at coater na kalidad ng ibabaw ng aluminyo, ang T-die at auto filter exchanger ay sumusuporta sa tuluy-tuloy na core extrusion, at ang lifting platform ay nagbibigay ng materyal na handling backbone na kumukonekta sa bawat yugto. Para sa isang tagagawa o kumpanya ng pangangalakal na naghahanap ng kagamitan para sa isang bagong linya, ang pagsusuri sa buong hanay na ito nang magkasama, sa halip na tukuyin ang bawat makina nang nakahiwalay, sa pangkalahatan ay ginagawang mas madaling kumpirmahin na ang mga rate ng throughput, control interface, at pisikal na footprint ay magkatugma bago magsimula ang pag-install. Ang mga mamimili na naghahambing ng mga supplier ng linya ng produksyon ay kadalasang nakikita na kapaki-pakinabang na humiling ng ganitong uri ng pangkalahatang-ideya ng kagamitan sa unang bahagi ng proseso ng pagkuha, dahil ipinapakita nito ang mga puwang sa alok ng isang supplier, tulad ng isang tagagawa na gumagawa ng mga kagamitan sa paghubog ngunit hindi tugmang kagamitan sa pangangasiwa, bago maging problema ang mga puwang na iyon sa panahon ng pag-install at pag-commissioning.

Paano Pumili ng Pantulong na Kagamitan para sa Bago o Na-upgrade na Linya

Ang pagpili ng mga pantulong na kagamitan para sa mga proyekto ng linya ng produksyon ng panel sa pangkalahatan ay pinakamahusay na gumagana bilang isang nakabalangkas na proseso sa halip na isang serye ng mga ad hoc na pagbili, dahil ang detalye ng bawat makina ay bahagyang nakasalalay sa mga desisyong ginawa tungkol sa kalapit na kagamitan. Ang mga sumusunod na salik ay karaniwang ginagamit ng mga tagaplano ng produksyon at mga tagagawa ng kagamitan upang suriin ang mga opsyon sa auxiliary na kagamitan bago mag-finalize ng layout ng linya.

1. Itugma ang kapasidad ng throughput sa buong linya, dahil ang isang mabilis na pagbuo ng yugto na ipinares sa isang mas mabagal na yugto ng paghawak ay inililipat lamang ang bottleneck sa halip na lutasin ito.
2. Kumpirmahin ang pagiging tugma sa mga uri ng target na panel, lalo na kung ang linya ay magpoproseso ng mga karaniwang polyethylene core panel, fire-resistant A2 o B1 core panel, o aluminum honeycomb core panel, dahil ang mga pangunahing katangian ng materyal ay nakakaapekto sa dry mixer, T-die, at mga detalye ng calender.
3. Suriin ang automation at pagsasama ng kontrol, lalo na kung ang pagsasaayos ng roller gap, kapal ng coating, at mga ikot ng paghahalo ay maaaring i-coordinate sa pamamagitan ng isang shared control system sa halip na patakbuhin nang hiwalay.
4. Suriin ang pagiging naa-access sa pagpapanatili, kabilang ang kung gaano kadaling masuri o mapalitan ang mga roller, filter, at mixing na bahagi nang walang pinahabang paghinto ng produksyon.
5. Magplano para sa headroom na mas mataas sa kasalukuyang dami ng order, partikular para sa mga manufacturer na nagsisilbi sa mga market kung saan inaasahang patuloy na lalago ang demand sa mga darating na taon.
6. I-verify ang footprint at fit ng pasilidad, kabilang ang taas ng kisame para sa lifting platform at floor loading para sa mas mabibigat na forming at calendering equipment.

Ang mga manufacturer na gumagawa sa sequence na ito bago humiling ng mga panipi sa pangkalahatan ay mas madaling ihambing ang pagsuporta sa mga opsyon sa makinarya ng linya ng produksyon sa isang like-for-like na batayan, dahil ang panukala ng bawat supplier ay maaaring masuri laban sa parehong throughput, materyal, at mga kinakailangan sa pagsasama sa halip na kumpara sa mga nakahiwalay na teknikal na detalye lamang. Binabawasan din nito ang posibilidad na makatuklas ng hindi pagkakatugma pagkatapos ng pag-install, kapag ang mga pagsasaayos ay mas mahal kaysa sa panahon ng pagpaplano.

Ang mga tanong sa pagsusuri na ito ay sadyang praktikal sa halip na puro teknikal, dahil natuklasan ng mga may karanasang tagaplano ng produksyon na maraming mga hindi pagkakatugma ng kagamitan ang bumabalik sa mga tanong sa pagpapatakbo na hindi malinaw na naitanong sa yugto ng pag-sourcing, sa halip na sa anumang solong detalye na mali sa papel. Ang isang manufacturer na kumukuha ng mga sumusuportang kagamitan para sa isang panel production line upgrade ay nakikinabang mula sa sistematikong paglalakad sa bawat kategorya, pagdodokumento ng kasalukuyan at inaasahang mga uri ng materyal, mga format ng panel, at mga antas ng target na output bago humiling ng mga pormal na panipi mula sa mga supplier ng kagamitan. Pinapadali din ng diskarteng ito na matukoy kung saan sapat ang mga kumpigurasyon ng karaniwang kagamitan at kung saan maaaring kailanganin ang isang antas ng pag-customize, tulad ng pinahabang lifting platform para sa malalaking format ng panel o binagong T-die profile para sa hindi karaniwang lapad ng sheet, upang matugunan ang mga partikular na kinakailangan ng proyekto.

Mga Pagsasaalang-alang sa Pantulong na Kagamitan para sa Aluminum Honeycomb Panel Lines

Ang mga aluminyo honeycomb composite panel ay kumakatawan sa isang natatanging kategorya ng produkto mula sa karaniwang mga flat-core na ACP, at ang mga pantulong na kagamitan para sa mga configuration ng linya ng produksyon ng panel na binuo sa paligid ng produksyon ng pulot-pukyutan ay naiiba sa ilang aspeto mula sa kagamitang tinalakay sa ngayon. Ang isang panel ng pulot-pukyutan ay binubuo ng dalawang balat ng aluminyo na pinagdugtong sa isang magaan na aluminyo na honeycomb core, na ginawa nang hiwalay sa mga nakalaang honeycomb core machine bago isama sa mga panlabas na balat sa isang lamination line. Dahil ang honeycomb core mismo ay isang manufactured intermediate na produkto sa halip na isang extruded o mixed compound, medyo nagbabago ang papel ng auxiliary equipment kumpara sa isang standard na linya ng ACP: ang mga dry mixer at T-dies ay nagiging hindi gaanong sentral, habang ang precision handling equipment at leveling machine ay may higit na kahalagahan.

Ang mga aluminyo na balat na ginagamit sa mga panel ng pulot-pukyutan ay nangangailangan pa rin ng leveling bago ang pagbubuklod, para sa parehong mga dahilan na inilarawan sa unang bahagi ng artikulong ito tungkol sa coil curvature at panloob na stress, kaya ang isang three roller leveling machine ay nananatiling isang karaniwang bahagi kahit na sa mga linyang nakatuon sa pulot-pukyutan. Karaniwang nakikita ng mga lifting platform ang mas mabigat na paggamit sa mga linya ng panel ng honeycomb, dahil ang mga honeycomb core sheet, bagaman magaan ang timbang sa laki ng mga ito, ay kadalasang ginagawa at iniimbak sa malalaking format na mga sheet na nangangailangan ng maingat, antas ng paghawak upang maiwasan ang pagdurog sa istraktura ng cell bago mag-bonding. Nananatiling may-katuturan ang mga coaters para sa pagtatapos ng nakalantad na mga ibabaw ng balat ng aluminyo, partikular na kung saan ang mga panel ng pulot-pukyutan ay tinukoy para sa mga aplikasyon sa arkitektura kung saan ang hitsura sa ibabaw ay masusing siniyasat. Ang mga calender machine, sa kabaligtaran, ay ginagamit nang mas pili sa mga linya ng pulot-pukyutan, na karaniwang inilalapat sa materyal ng balat bago ang pagbubuklod sa halip na sa mismong natapos na panel ng pulot-pukyutan, dahil ang pag-compress ng isang kumpletong istraktura ng pulot-pukyutan ay makakasira sa geometry ng cell na nagbibigay sa mga panel na ito ng kanilang strength-to-weight advantage. Para sa mga manufacturer na nagsasaalang-alang ng pagpapalawak mula sa karaniwang flat-core na produksyon ng ACP tungo sa produksyon ng honeycomb panel, ang pagbabagong ito sa mga auxiliary equipment na priyoridad ay nagkakahalaga ng pagpaplano nang maaga, dahil ang isang linya na naka-configure lamang sa paligid ng extrusion-based na core production ay karaniwang mangangailangan ng karagdagang handling at leveling capacity, sa halip na isang direktang pagkopya ng mga kasalukuyang kagamitan, upang ma-accommodate nang epektibo ang paggawa ng honeycomb panel.

Tungkol sa Zhangjiagang Hongyang Machinery Equipment Co., Ltd.

Ang Zhangjiagang Hongyang Machinery Equipment Co., Ltd. ay isang pambansang negosyo na dalubhasa sa pagsasaliksik, pagpapaunlad, at pagmamanupaktura ng matalinong kagamitan para sa mga metal composite na materyales, na nagbibigay ng mga sistematikong solusyon sa linya ng produksyon para sa pandaigdigang industriya ng mga materyales sa konstruksiyon. Ang kumpanya ay nagsilbing drafting unit para sa industry standard na namamahala sa non-combustible metal composite panels na ginagamit sa architectural decoration, at ito ay mayroong standing council member position sa loob ng Metal Branch ng China Building Materials Federation, na sumasalamin sa patuloy nitong papel sa paghubog ng mga teknikal na pamantayan para sa sektor. Ang pangunahing hanay ng produkto ng Hongyang Machinery ay sumasaklaw sa tatlong pangunahing sistema ng teknolohiya: mga linya ng produksyon ng aluminum composite panel na lumalaban sa apoy, mga aluminum honeycomb core machine at aluminum honeycomb core metal composite panel production lines, at multifunctional customized na mga linya ng produksyon ng metal composite panel. Sama-samang sinasaklaw ng mga system na ito ang labindalawang kategorya ng mga high-end na linya ng produksyon, kabilang ang mga kagamitan para sa A2 at B1-grade na mga materyales na lumalaban sa sunog, three-dimensional na aluminum-core metal composite panel, at mga produktong aluminum honeycomb series, kasama ng panel production line support equipment na mga kategorya na inilalarawan sa buong artikulong ito. Ang mga tagagawa at mamamakyaw na nagsusuri ng bago o na-upgrade na linya ng produksyon ng metal composite panel ay maaaring suriin ang hanay ng kagamitan ng Hongyang Machinery bilang isang coordinated system na sumasaklaw sa mga yugto ng paghahanda, pagbuo, pag-coat, at pangangasiwa ng materyal, sa halip na kumuha ng mga indibidwal na makina mula sa maraming hindi nauugnay na mga supplier. Sinasalamin ng coordinated approach na ito ang parehong logic sa pagpaplano na inilarawan sa unang bahagi ng artikulong ito: throughput, material compatibility, automation integration, maintenance access, at facility fit ay mas madaling i-align kapag ang equipment sa buong linya ay idinisenyo na may mga shared control interface at pare-pareho ang mechanical tolerances. Bilang isang manufacturer na nakaposisyon sa loob ng construction materials supply chain, ang pakikilahok ng Hongyang Machinery sa pagbalangkas ng mga pamantayan sa industriya para sa mga non-combustible metal composite panel ay nangangahulugan din na ang paggawa nito sa disenyo ng linya ng produksyon ay alam ng parehong mga pagsasaalang-alang sa fire-safety at building-code na nagtutulak ng paglago sa A2 at B1 fire-rated panel segment na tinalakay kanina, sa halip na ituring ang panel production line support equipment na hiwalay sa mga regulatory line na disenyo ng kagamitan na ito.

Mga Madalas Itanong

Q1: Ano ang binibilang bilang pantulong na kagamitan para sa isang panel production line?

Ang mga pantulong na kagamitan sa pangkalahatan ay tumutukoy sa mga makina na sumusuporta sa pangunahing proseso ng pagbuo o pagbubuklod, kabilang ang mga leveling machine, delamination machine, lifting platform, coaters, dry mixer, calender machine, T-dies, at auto filter exchanger, bawat isa ay humahawak sa isang partikular na yugto ng paghahanda, pagbuo, o paghawak ng materyal.

Q2: Bakit kailangan ang tatlong roller leveling machine bago mag-bonding o mag-coat?

Ang aluminyo coil ay nagpapanatili ng kurbada at panloob na stress mula sa proseso ng rolling at coiling, at itinutuwid ito ng tatlong roller leveling machine bago pumasok ang materyal sa mga yugto ng bonding o coating, na binabawasan ang pagkawaksi na kung hindi man ay makikita sa natapos na panel.

Q3: Paano nakakatulong ang isang auto filter exchanger sa tuluy-tuloy na linya ng produksyon?

Nagbibigay-daan ang isang auto filter exchanger na mapalitan ang mga kontaminadong filter sa molten polymer stream nang hindi humihinto sa pag-extrusion, na tumutulong na mapanatili ang pare-parehong kalidad ng pangunahing materyal habang patuloy na tumatakbo ang linya ng produksyon.

Q4: Kailangan ba ng mga linya ng panel na lumalaban sa sunog ng iba't ibang kagamitang pantulong?

Ang mga panel ng core na A2 at B1 na lumalaban sa sunog ay gumagamit ng mas siksik, mga compound na puno ng mineral na kumikilos nang iba sa panahon ng paghahalo at pag-extrusion kaysa sa karaniwang polyethylene core na materyal, kaya ang mga dry mixer, T-dies, at mga calender sa mga linyang lumalaban sa sunog ay kadalasang tinutukoy na may mga adjusted tolerance.

Q5: Dapat bang kunin ang mga pantulong na kagamitan sa isang tagagawa?

Ang pagkuha ng forming, coating, at handling equipment mula sa iisang manufacturer ay karaniwang pinapasimple ang integration, dahil ang mga control interface, throughput rate, at mechanical tolerances ay mas malamang na magkatugma kaysa sa equipment na pinagsama mula sa maraming hindi nauugnay na supplier.

Q6: Kailangan ba ng aluminum honeycomb panel production ng iba't ibang auxiliary equipment?

Ang mga linya ng honeycomb panel ay higit na umaasa sa precision handling at leveling equipment kaysa sa mga dry mixer o T-dies, dahil ang honeycomb core ay ginawa nang hiwalay sa mga nakalaang core machine bago idikit sa mga leveled na aluminum skin.
