Ano ang pagkakaiba sa pagitan ng ACP sheet at ACP panel?

Kapag tinutukoy ang mga panel system para sa cladding, signage, o interior fit-out, regular na nakakaharap ng mga arkitekto at procurement team ang mga tuntunin ACP sheet at ACP panel . Bagama't ang parehong mga pagdadaglat ay may parehong mga titik, ang mga ito ay nagdadala ng makabuluhang magkakaibang implikasyon para sa format ng produkto, paraan ng produksyon, at saklaw ng aplikasyon. Ang pag-unawa sa pagkakaibang ito ay mahalaga bago pumili ng a Multifunctional A2 B1 PE Aluminum Composite Panel (ACP) Production Line , dahil ang linyang pipiliin mo ay dapat tumugma sa kategorya ng produkto na balak mong gawin sa sukat. Nililinaw ng artikulong ito ang terminolohiya, ipinapaliwanag ang mga teknikal na detalye na naghihiwalay sa dalawang anyo ng produkto, at ipinapakita kung paano tinutugunan ng mga modernong kagamitan sa produksyon -- kasama ang mga linya ng A2-grade at B1-grade na lumalaban sa sunog -- ang parehong mga merkado nang sabay-sabay.

Pagtukoy sa ACP Sheet vs Panel ng ACP: Ang Pangunahing Pagkakaiba

Sa industriya ng mga materyales sa gusali, ACP sheet ay tumutukoy sa hilaw, hindi naprosesong composite na materyal habang lumalabas ito sa linya ng produksyon -- isang tuluy-tuloy na roll o flat cut slab na binubuo ng dalawang aluminum skin na nakagapos sa isang core na materyal (PE, FR mineral, o A2 na hindi nasusunog na fill). Ang sheet ay ang batayang materyal. An ACP panel , sa kabaligtaran, ay isang gawa-gawang unit na pinutol, niruta, tinupi, at nilagyan ng mga returns o framing system upang direkta itong mai-install sa isang facade ng gusali o interior substrate. Sa praktikal na wika ng pagkuha, ang mga mamimiling bumibili para sa downstream na fabrication ay karaniwang tumutukoy sa "ACP sheet," habang ang mga bumibili para sa mga unit ng curtain wall na handa sa pag-install ay tumutukoy sa "ACP panel."

Ang pagmamarka ng pangunahing materyal ay ang nag-iisang pinakakinahinatnang detalye sa alinmang anyo ng produkto. Ang mga karaniwang PE-core sheet ay nagdadala ng klasipikasyon ng combustibility ng class C o D sa ilalim ng EN 13501-1; B1-grade na lumalaban sa sunog ACP nakakamit ang klase B o mas mahusay (limitadong pagkasunog); at A2-grade na hindi nasusunog na ACP umabot sa klase A2, ibig sabihin, ang materyal ay nag-aambag ng hindi gaanong gasolina sa isang sunog. Ang mga kinakailangan sa regulasyon sa karamihan ng European, Middle Eastern, at Asian market ay nag-uutos na ngayon ng A2 o B1 na pag-uuri para sa panlabas na cladding sa itaas ng ilang partikular na taas ng gusali, na nagtulak ng malaking pamumuhunan sa mga nakalaang linya ng produksyon ng ACP na lumalaban sa sunog.

Paano Binubuo ng Mga Linya ng Produksyon ng ACP ang Parehong Mga Form ng Produkto

A Multifunctional A2 B1 PE Aluminum Composite Panel (ACP) Production Line ay ang upstream na kagamitan na lumilikha ng base sheet. Pinagsasama nito ang mga aluminum skin uncoiler, mga pre-treatment station, isang core extruder (para sa PE o mineral-filled compound), isang laminating/pressing section, isang cooling conveyor, at isang precision slitting at cut-to-length system. Sa mga configuration ng A2, ang extruder ay pinapalitan o dinadagdagan ng isang roll-bonding station para sa mga pre-made non-combustible mineral core, dahil ang mga inorganic fill na materyales ay hindi maaaring matunaw-proseso sa parehong paraan tulad ng thermoplastic PE.

Ang salitang "multifunctional" sa pangalan ng kagamitan ay nagpapahiwatig na ang isang linya ay maaaring lumipat sa pagitan ng PE, B1, at A2 na mga core na materyales sa pamamagitan ng pagsasaayos ng core-feeding unit at mga parameter ng temperatura ng lamination, sa halip na nangangailangan ng ganap na magkahiwalay na mga makina para sa bawat grado ng produkto. Ang flexibility na ito ay mahalaga sa komersyo: ang mga manufacturer ay maaaring maghatid ng iba't ibang regulatory market -- mula sa karaniwang PE para sa signage hanggang A2 para sa high-rise facade cladding -- nang walang duplicate na capital investment.

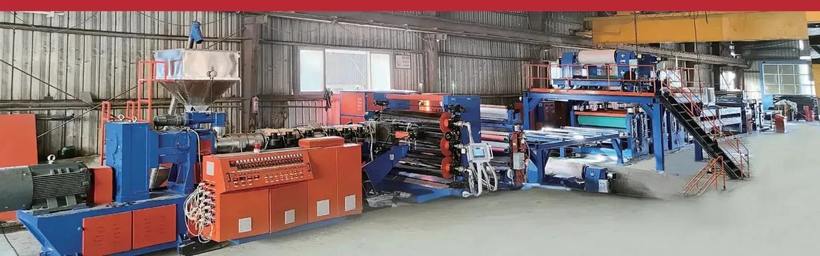

Multifunctional A2 B1 PE Aluminum Composite Panel Production Line na gawa ng Zhangjiagang Hongyang Machinery Equipment Co., Ltd.

Ang linyang ipinapakita sa itaas ay isinasama ang extruder/lamination section (kaliwa), precision roll-press at bonding section (gitna), at ang trimming at take-off conveyor (kanan). Pinaliit ng compact arrangement ang paghawak ng materyal sa pagitan ng mga istasyon, na direktang nagpapabuti sa pagkakapare-pareho ng bonding at binabawasan ang panganib ng interlaminar delamination -- isang kritikal na parameter ng kalidad para sa parehong B1-grade at A2-grade na mga produkto na nakalaan para sa high-rise facade application.

3D Annotated Diagram: ACP Sheet Layer Structure

Ang isometric diagram sa ibaba ay naglalarawan ng panloob na layer stack ng isang karaniwang aluminum composite sheet na ginawa ng isang multifunctional na linya ng produksyon ng ACP. Ang pag-unawa sa cross-section na ito ay mahalaga sa pagpapahalaga kung bakit malaki ang pagkakaiba ng klasipikasyon ng sunog sa pagitan ng mga marka ng PE, B1, at A2.

Ang isometric cross-section sa itaas ay nagpapakita ng tatlong bahaging istraktura na karaniwan sa lahat ng produkto ng ACP: isang top surface coating (karaniwang PVDF o PE na pintura), dalawang manipis na aluminum na balat, at ang central core na materyal. Ang core ay ang pangunahing pagkakaiba sa pagitan ng mga grado: ang mga karaniwang PE core ay magaan at flexible ngunit nasusunog, ang B1 mineral-filled core ay naglalaman ng fire retardant additives na nagpapabagal sa pag-aapoy, at A2 inorganic core -- binubuo ng mga mineral hydroxides o calcium silicate -- hindi naglalabas ng makabuluhang sunugin na gas kapag nakalantad sa apoy. Ang 3-to-6-millimeter na kabuuang kapal na ipinakita ay karaniwan para sa mga produktong may grade-facade, na may mas makapal na mga sheet na karaniwang nakalaan para sa mga structural o high-impact na aplikasyon. Ang coating layer, bagama't ilang microns lang ang kapal, ay tumutukoy sa parehong tibay ng kulay (PVDF coatings ay karaniwang ginagarantiyahan ng 10 taon ng chalk resistance) at ang paunang kontribusyon sa combustibility sa ibabaw ng panel. Ang pagkilala sa layered structure na ito ay nakakatulong sa mga procurement team na magtanong ng mga tamang tanong tungkol sa skin gauge, core composition, at coating specification kapag kumukuha mula sa isang ACP production line manufacturer.

Global Market Demand: A2 at B1 Fire-Resistant ACP Growth

Kasunod ng mga pangunahing insidente ng sunog sa harapan sa maraming bansa noong 2010s, ang mga ahensya ng regulasyon sa buong mundo ay unti-unting humihigpit sa mga kinakailangan sa pagkasunog ng cladding. Ang Building Safety Act 2022 ng United Kingdom ay nag-uutos ng A2-class na cladding para sa lahat ng bagong residential na gusali na higit sa 11 metro. Nalalapat na ngayon ang mga katulad na panuntunan sa Germany (MBO Musterbauordnung, class A2 sa itaas ng 7 palapag), UAE (Dubai Civil Defense Circular No. 7/2013), at Australia (NCC 2022, Clause C2D8). Ang mga pagbabago sa regulasyon na ito ay panimula na binago ang ekonomiya ng produksyon ng ACP: ang demand para sa mga linya ng A2 at B1 ay lumaki nang malaki habang ang karaniwang kapasidad ng PE ay nahaharap sa dumaraming mga paghihigpit sa mga high-rise na segment.

Ang pahalang na bar chart sa itaas ay sumasalamin sa tinantyang pandaigdigang komposisyon ng merkado ng ACP ayon sa grado ng paglaban sa sunog noong 2024. Ang B1 fire-retardant grade ang may pinakamalaking bahagi sa humigit-kumulang 34% , na hinimok ng malakas na pag-aampon sa Middle East, Southeast Asia, at Eastern Europe kung saan na-update ang mga code ng gusali ngunit hindi pa unibersal ang buong mandato ng A2. Ang A2-grade ACP ay tumaas sa humigit-kumulang 28% na bahagi -- isang kapansin-pansing pagtaas mula sa ilalim ng 10% bago ang 2017 -- habang ipinatupad ng UK, Germany, at Scandinavian market ang mga kinakailangan sa hindi pagkasusunog. Ang karaniwang PE-core ACP ay nagpapanatili ng 26% na bahagi, na higit sa lahat ay puro sa signage, panloob na aplikasyon, at mga merkado kung saan ang mga regulasyon sa taas ng harapan ay hindi pa nangangailangan ng mas matataas na grado. Ang aluminyo pulot-pukyutan at mga espesyal na composite na produkto ay account para sa natitirang 12%, na naghahatid ng premium na facade at aerospace-adjacent na mga application. Ang pagbabagong ito sa pamamahagi ng demand ay ang pangunahing dahilan kung bakit ang mga modernong tagagawa ng kagamitan ng ACP ay bumuo ng mga multifunctional na linya na may kakayahang lumipat sa pagitan ng PE, B1, at A2 production mode sa loob ng iisang platform.

Mga Teknikal na Detalye: Ano ang Dapat Ihatid ng Multifunctional ACP Line

Ang isang linya ng produksyon na nagsasabing pinangangasiwaan ang mga marka ng A2, B1, at PE nang sabay-sabay ay dapat matugunan ang ilang hinihinging teknikal na kinakailangan. Ang lakas ng pagbubuklod sa pagitan ng balat ng aluminyo at core ay dapat na patuloy na lumampas sa 120 N/25 mm (lakas ng balat bawat GB/T 17748 o EN 1396) anuman ang uri ng core. Ang bilis ng linya para sa mga marka ng PE ay karaniwang tumatakbo sa 8--15 m/min; Ang A2 roll-bonding ay maaaring tumakbo nang mas mabagal sa 4--8 m/min dahil sa mas mataas na lamination pressure na kinakailangan upang makamit ang sapat na pagdikit sa mga inorganic na core. Karaniwang umaabot ang kapasidad ng lapad mula 1,220 mm hanggang 1,600 mm upang matugunan ang mga internasyonal na pamantayan ng sheeting.

Ang kontrol sa kapal ng core ay isa pang kritikal na parameter: ang mga pagkakaiba-iba na lumalagpas sa -0.1 mm sa lapad ng isang A2-grade sheet ay gumagawa ng nakikitang pagkawaksi sa ibabaw pagkatapos ng pag-install, lalo na sa malalaking format na mga panel system. Nangangailangan ito ng parehong precision roll-gap sensor at real-time na kontrol ng feedback ng laminating press. Ang pagkakapareho ng temperatura sa lapad ng lamination nip ay dapat na nasa loob ng -3 degrees Celsius para sa PVDF-coated na mga balat, dahil ang mga gradient ng temperatura ay nagdudulot ng differential thermal expansion na nagreresulta sa bow o twist.

Inihahambing ng column chart sa itaas ang mga karaniwang saklaw ng bilis ng pagpapatakbo para sa PE, B1, at A2 na mga mode ng produksyon sa isang multifunctional na linya ng ACP. Nakakamit ng karaniwang produksyon ng PE ang pinakamataas na bilis (8--15 m/min) dahil ang thermoplastic extrusion at bonding ay isang mahusay na na-optimize na tuloy-tuloy na proseso na nagpaparaya sa mas mabilis na throughput. Ang B1 fire-retardant grades ay tumatakbo sa 6--12 m/min, dahil ang mas mataas na lagkit ng mineral-filled na PE compound ay nangangailangan ng karagdagang tagal ng paninirahan sa lamination nip upang matiyak ang buong adhesive bond formation. Ang mga hindi nasusunog na grado ng A2 ay nangangailangan ng pinakamabagal na bilis (4--8 m/min) dahil ang roll-bonding ng mga matibay na inorganic na core slab sa mga aluminum skin ay nangangailangan ng matagal na mataas na contact pressure at maingat na pamamahala ng temperatura upang maiwasan ang delamination sa adhesive interface. Ang mga tagapagtustos ng kagamitan na nag-aangkin ng pare-parehong bilis sa lahat ng tatlong baitang ay dapat hilingin para sa mga dokumentadong resulta ng pagsubok sa lakas ng pagkakabuklod sa rate na bilis, dahil ang throughput at kalidad ay direktang nakaugnay sa lamination engineering. Ang isang multifunctional na linya na tunay na humahawak sa lahat ng tatlong grado ay isang makabuluhang tagumpay sa engineering, hindi isang simpleng pagbabago ng parameter.

Paghahambing ng Radar: PE vs B1 vs A2 Grade Performance Attributes

Ang pagpili ng tamang grado ng ACP ay nagsasangkot ng pagbabalanse ng maraming dimensyon ng pagganap nang sabay-sabay. Ang radar diagram sa ibaba ay naghahambing ng mga marka ng PE, B1, at A2 sa anim na pangunahing katangian: kaligtasan sa sunog, kahusayan sa timbang, pagiging patag, kadalian sa pagproseso, pagiging mapagkumpitensya sa gastos, at hanay ng pagsunod sa regulasyon. Walang pinakamataas na marka ng solong grado sa lahat ng mga palakol, kaya naman ang mga tagagawa na makakagawa ng lahat ng tatlong grado na may isang linya ay mayroong structural competitive advantage.

Ang radar diagram ay malinaw na naglalarawan na ang PE-core ACP ay may pinakamataas na marka sa husay sa timbang, kadalian sa pagproseso, at pagiging mapagkumpitensya sa gastos -- na nagpapaliwanag sa patuloy na pangingibabaw nito sa interior, signage, at mababang mga aplikasyon kung saan pinahihintulutan ito ng mga regulasyon sa sunog. Ang A2-grade ACP ay tiyak na nangunguna sa kaligtasan sa sunog at hanay ng pagsunod sa regulasyon , na ginagawa itong mas gustong detalye para sa anumang proyektong pinamamahalaan ng mga mahigpit na non-combustibility code. Ang mga produktong B1-grade ay sumasakop sa gitna sa karamihan ng mga palakol, na nag-aalok ng balanse ng pinahusay na pagganap ng sunog kaysa sa karaniwang PE na may mas mahusay na kakayahang maproseso at mas mababang gastos kumpara sa A2. Ang mga marka ng flatness ay malapit na pinagsama sa pagitan ng B1 at A2, na nagpapakita ng katumpakan na mga kinakailangan sa paglalamina na ipinapataw ng parehong mga marka. Ang pagkakaiba sa kadalian ng pagproseso sa pagitan ng PE (95%) at A2 (50%) ay nagpapaliwanag kung bakit nangangailangan ang mga multifunctional na linya ng produksyon ng mas sopistikadong mga kontrol kapag lumilipat sa A2 mode: mas mabagal na bilis, mas mataas na lamination pressure, at mas mahigpit na pagtitiis sa temperatura, lahat ay nangangailangan ng mas advanced na automation at sensor integration kaysa sa isang PE-only line na kakailanganin.

Trend ng Teknolohiya ng Linya ng Produksyon: Pag-ampon ng Mga Matalinong Kontrol

Ang pinaka makabuluhang pagbabago sa ACP production line engineering sa nakalipas na dekada ay ang pagsasama ng digital monitoring at intelligent control system. Ang mga naunang linya ng ACP ay umasa sa fixed-parameter na kontrol ng PLC; Ang mga modernong multifunctional na linya ay may kasamang real-time na pagsukat ng kapal (gamit ang mga sensor ng laser o beta-ray), kontrol sa tensyon sa mga istasyon ng aluminum skin uncoil, closed-loop na regulasyon sa temperatura ng mga lamination roll, at mga automated na de-kalidad na rejection gate. Ang mga kakayahan na ito ay hindi cosmetic upgrade -- direktang nakakaapekto ang mga ito sa pagkakapare-pareho ng A2-grade bonding, na hindi gaanong mapagpatawad sa parameter drift kaysa sa PE production.

Sinusubaybayan ng line chart ang mabilis na paggamit ng mga intelligent control system sa mga bagong ACP line installation mula 2015 hanggang 2025. 10% lang ng mga bagong linyang na-install noong 2015 ang nagtatampok ng closed-loop na digital na pagsubaybay sa proseso ; pagsapit ng 2023 ang bilang na iyon ay tumaas sa 72%, na may tinatayang 2025 na penetration na umabot sa 85%. Ang acceleration na ito ay hinimok ng tatlong converging forces: ang tumaas na mga kinakailangan sa kalidad ng A2-grade production, ang paghihigpit ng international flatness at delamination standards (gaya ng GB/T 17748 revision cycles), at ang pagbagsak ng halaga ng industrial sensing at PLC hardware. Ang mga manufacturer na namumuhunan sa mga multifunctional na linya ngayon ay halos pangkalahatang tumutukoy sa servo-tension control, laser thickness gauge, at recipe-based na HMI system na nag-iimbak ng grade-specific na set ng parameter, na nagbibigay-daan sa mabilis at paulit-ulit na pagbabago sa pagitan ng PE, B1, at A2 production mode. Ang mga linyang umaasa pa rin sa manu-manong pagsasaayos ng parameter ay nasa lumalaking kawalan ng kalidad kapag gumagawa ng mga gradong A2.

Zhangjiagang Hongyang Machinery Equipment Co., Ltd.: Core Capabilities

Ang Zhangjiagang Hongyang Machinery Equipment Co., Ltd. ay isang pambansang negosyo na dalubhasa sa R&D at pagmamanupaktura ng matalinong kagamitan para sa mga metal composite na materyales, na nagbibigay ng mga sistematikong solusyon para sa pandaigdigang industriya ng construction materials. Bilang isang drafting unit ng standard para sa Non-Combustible Metal Composite Panels para sa Architectural Dekorasyon at isang nakatayong miyembro ng konseho ng Metal Branch ng China Building Materials Federation, ang kumpanya ay sumasakop sa isang kinikilalang posisyon sa loob ng industry standards ecosystem.

Ang portfolio ng pangunahing produkto ng kumpanya ay sumasaklaw sa tatlong pangunahing teknolohikal na sistema: lumalaban sa apoy na aluminum composite panel production lines, aluminum honeycomb core machine at aluminum honeycomb core metal composite panel production lines, at multifunctional customized metal composite panel production lines. Ang mga system na ito ay sama-samang sumasaklaw sa 12 kategorya ng mga high-end na linya ng produksyon, kabilang ang A2 at B1-grade na mga linya ng materyal na lumalaban sa sunog, 3D aluminum-core metal composite panel equipment, at ang buong hanay ng mga aluminum honeycomb series production platform.

Ang patent certificate sa ibaba -- invention patent ZL 2016 1 0789112.9, na ibinigay noong Hunyo 2018 -- sumasaklaw sa multifunctional metal composite panel production line at proseso ng pagmamanupaktura ng kumpanya, na binuo ng mga imbentor na sina Zhu Peng at Zhu Liangcai. Ang patent na ito ay sumasalamin sa pagmamay-ari ng mga pagpipino ng engineering na nagbibigay-daan sa isang linya na pangasiwaan ang hanay ng mga pangunahing materyales na kinakailangan para sa A2, B1, at PE na mga marka ng produksyon.

Invention Patent Certificate No. ZL 2016 1 0789112.9 -- Multifunctional Metal Composite Panel Production Line and Process, na ibinigay noong Hunyo 2018.

Mga Sitwasyon ng Aplikasyon: Kung Saan Mahalaga ang ACP Sheet vs Panel Specification

Ang pagkakaiba sa sheet-versus-panel ay hindi lamang pang-akademiko -- mayroon itong direktang pagkuha, logistik, at mga implikasyon sa pagkontrol sa kalidad. Kapag ang isang fabrication shop ay bumili ng ACP sheet mula sa isang production line manufacturer o distributor, nakakatanggap sila ng mga flat slab (karaniwang 1,220 mm x 2,440 mm o tuloy-tuloy na roll width hanggang 1,600 mm) na pagkatapos ay kanilang iruruta, tiklop, at i-frame gamit ang CNC routing machine at pindutin ang mga preno. Tinutukoy ng flatness tolerance ng sheet, lakas ng peel, at core homogeneity kung gaano katumpak ang pagbuo ng mga fabricated na sulok ng panel at kung gaano kahusay ang surface ay mananatiling makinis pagkatapos alisin ng CNC routing ang humigit-kumulang 2/3 ng core depth sa return lines.

Para sa mga kontratista sa kurtina sa dingding na tumutukoy sa mga panel ng ACP, ang natapos na geometry ng panel -- lalim ng pagbabalik, mga sukat ng mukha, radius ng sulok, pattern ng butas ng fastener -- ay dapat sumunod sa mga drawing shop ng proyekto. Sa kontekstong ito, ang pagiging patag ng panel pagkatapos ng katha (post-routing bow) at ang pangmatagalang dimensional na katatagan nito sa ilalim ng thermal cycling ang mga pangunahing alalahanin. Ang mga A2-grade sheet na gumagamit ng mga high-density na mineral core ay may mas mababang thermal expansion coefficients kaysa sa PE-core sheet (humigit-kumulang 21 x 10^-6/K para sa PE-core kumpara sa 17 x 10^-6/K para sa mineral A2), na nangangahulugang ang mga gawa-gawang A2 panel ay nagpapakita ng mas kaunting thermal movement sa serbisyo -- isang magkasanib na benepisyo para sa mga malalaking-panel tolerance system.
